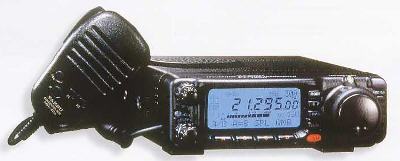

радиостанция Vertex FT-100d ( Yaesu FT100d )
|
|
Компактная всеволновая
радиостанция, предназначенная для использования как
в стационарных условиях, так и в автомобиле, работает во всех
радиолюбительских диапазонах от 160
м до 70
см. Эта модель обладает рядом функций, которые раньше
встречались лишь в стационарных КВ-радиостанциях высокого класса. Литое
алюминиевое шасси с хорошим теплоотводом и два
вентилятора обеспечивают высокую эффективность системы охлаждения.
|
|
|
|
Особенности VERTEX
FT-100d:
- Все любительские
диапазоны КВ, 50 МГц, 144 МГц, 430 МГц
- Работа в режимах
SSB, CW, AM, FM, AFSK Teletype, Packet
- Высокостабильный
генератор опорной частоты
- Прямой цифровой
синтезатор частоты
- Широкий частотный
диапазон приема (0.1 - 961 МГц)
- Различные режимы автопоиска
- Автозагрузка памяти Smart Search
- Низкий уровень шума
усилителя мощности
- Низкий уровень
искажений усилителя мощности
- Встроенный фильтр
XF-117C
500 Гц CW
- Встроенный DSP
- Цифровые
полосовой, режекторный фильтр и фильтр шумов
- 3-полосный цифровой
эквалайзер микрофона
- Встроенные
CTCSS/DCS кодер/декодер
- Сдвиг полосы
пропускания основного фильтра (IF SHIFT)
- Автоматическое
определение репитерного сдвига (ARS)
|
- Автоопределение
зоны взаимной радиовидимости (ARTS)
- Встроенная система
VOX
- Встроенный
электронный телеграфный ключ
- 2 переключаемых VFO
- Контекстно-зависимые
клавиши управления на передней панели
- Программируемые
пользователем 3 микрофонные клавиши
- Многофункциональная
ручка управления
- Разъем для передачи
данных на 1200/9600 бод (6-pin Mini-DIN)
- 349 каналов памяти
(6 групп)
- Широкий легкочитаемый ЖК-дисплей с регулируемой яркостью
подсветки
- Съемная выносная
панель управления (с набором YSK-100)
- Два разъема для
подключения внешних антенн
- Таймерное
отключение (ТОТ)
- Автовыключение (АРО)
|
|
Технические
характеристики VERTEX FT-100d
|
|
ОСНОВНЫЕ
|
|
Диапазоны частот
|
Rx: 100 кГц - 961 МГц
Tx: 160 - 6 м
2 м
70 см
|
|
Виды модуляции
|
A1 (CW), A3 (AM), A3J
(LSB/USB),
F1 (9600 бод Packet), F2 (1200 бод Packet), F3 (FM)
|
|
Шаг синтезатора
|
1.25 Гц (CW/SSB), 100 Гц (AM),
100 Гц (FM), 1 кГц (FM)
|
|
Сопротивление антенны
|
50 Ом
|
|
Температурный диапазон
|
-10 °C - +60
°C
|
|
Стабильность частоты
|
Лучше чем +0.0001% (-10 °C - +50 °C) (SSB/CW/AM)
Лучше чем +(1 кГц +0.0001% ) (FM)
|
|
Напряжение питания
|
13.8 В +10 %
|
|
Потребляемый ток
|
Rx
(тихо) : 1.2A,
Rx (максимальная громкость) : 1.6A
Tx : 22A (выходная мощность 100 Вт)
|
|
Размеры
|
160 x
54 x 205 мм
|
|
Вес
|
3 кг
|
|
ПЕРЕДАТЧИК
|
|
Выходная мощность
|
160 - 6
м : 100 Вт (25 Вт AM)
2 м : 50 Вт (12.5 Вт AM)
70 см 20 Вт (5 Вт AM)
|
|
Типы модуляции
|
SSB: однополосная
FM: частотная
AM: амплитудная
|
|
FM Максимальная девиация
|
+5 кГц (+2.5 кГц FM-N)
|
|
АЧХ НЧ тракта
|
400 Гц - 2600 Гц (-6 дБ)
|
|
Сопротивление микрофона
|
200 - 10 кОм (микрофон
поставки 2 кОм)
|
|
ПРИЕМНИК
|
|
Чувствительность
|
SSB/CW
(10 дБ SINAD)
|
AM-N
(10 дБ SINAD)
|
FM
(12 дБ SINAD)
|
|
150 кГц - 250 кГц (IPO off):
|
5 мкВ
|
40 мкВ
|
-
|
|
250 кГц - 1.8 МГц (IPO off):
|
4
мкВ
|
32
мкВ
|
-
|
|
1.8 - 28 МГц (IPO off):
|
0.25
мкВ
|
2
мкВ
|
-
|
|
28 - 30 МГц:
|
0.25
мкВ
|
2
мкВ
|
0.50
мкВ
|
|
50 - 54 МГц:
|
0.20
мкВ
|
2
мкВ
|
0.50
мкВ
|
|
144/430 МГц:
|
0.125
мкВ
|
2
мкВ
|
0.20
мкВ
|
|
Селективность (-6 / -60 дБ)
|
SSB/CW : 2.2 кГц/5.2 кГц
CW : 450 Гц/1.8 кГц
CW-N : 250 Гц/1.2 кГц (с XF-117CN)
AM : 5.2 кГц/18 кГц (с XF-117A)
FM : 15 кГц /25 кГц (-6 / -50 дБ)
|
|
Выходная мощность аудио
|
1.5 Вт на 8 Ом
|
|
Выходное сопротивление аудио
|
4 Ом - 8 Ом
|
|
|
|
|
|
|
|
|
|
Дополнительные
принадлежности VERTEX FT-100d
|
|
XF-117CN
|
CW - фильтр 300 Гц
|
|
XF-117A
|
AM - фильтр 6 кГц
|
|
MH-36 B6JS
|
DTMF микрофон
|
|
MH-42 B6JS
|
Ручной электретный
микрофон
|
|
SP-7
|
Внешний громкоговоритель
|
|
CSK-22
|
Внешний громкоговоритель
|
|
CSK-23
|
Внешний громкоговоритель
с фильтром
|
|
MMB-67
|
Скоба автомобильного
крепления
|
|
MMB-62
|
Держатель передней панели
|
|
FP-1030A
|
Источник питания базовой
станции 30 А
|
|
ATAS-100
|
Автоматическая антенная
система
|
|
ATBK-100
|
Основной набор антенн
VHF/UHF
|
|
FC-20
|
Внешний автоматический
антенный тюнер
|
|
CT-39
|
Кабель для пакетной
передачи данных
|
|
CT-62
|
Кабель для подключения к
компьютеру
|
|
YSK-100
|
Набор для удаленного
подключения панели управления
|
|
